TI TM4C ROM Bootloader

作者： 庸人的暫存器 -
使用 TM4C ROM bootloader 的三種方式：

Flash Empty

當 MCU Flash Address 0x00000004 內容值是 0xFFFFFFFF
會直接進入 HW ROM Boootloader (Power ON or RESET)
也就是說MCU 內是沒燒入程式或是 Flash Erease 的狀態

BOOTCFG Setting GPIO

修改 BOOTCFG register 可指定 GPIO 強制進入 ROM Bootloader
這邊說明使用 GPIO PF4 Keep LOW 進入 HW ROM Bootloader (Power ON or RESET)
當程式設定過後就不會再執行此設定
若要清除改變設定，就要回復到預設狀態
利用 Tool 清除
LM Flash Programmer → Other Utilities → Debug Port Unlonk → Select Fury, DustDevil, TM4C123 and TM4C129 Classes → click unlock

1



2



3



4



5



6



7



8



9



10



11



12



void CheckBootloaderCFG(void)



{



    unsigned long bootcfg;



    bootcfg = HWREG(FLASH_BOOTCFG);



    if(bootcfg & FLASH_BOOTCFG_NW) {



        HWREG(FLASH_FMA) = 0x75100000;



        HWREG(FLASH_FMD) = FLASH_BOOTCFG_PORT_F | FLASH_BOOTCFG_PIN4 |



                           FLASH_BOOTCFG_KEY | FLASH_BOOTCFG_DBG1;



        HWREG(FLASH_FMC) = DLASH_FMC_WRKEY | FLASH_FMC_COMT;



        while((HWREG(FLASH_FMC) & FLASH_FMC_COMT) == FLASH_FMC_COMT);



    }



}

Call ROM Bootloader API

也可在應用程序中調用 ROM Library 來使用 ROM Bootloader
以下範例使用 UART0 來說明
當使用 LM Flash Programmer 的 Serial(UART) 需勾選 Disbale Auto Buad Support
此 UART是固定傳輸速率


void JumpToBootloader(void)



{



    // Set UART0 use ROM bootloader



    ROM_SysCtlPeripheralEnable(SYSCTL_PERIPH_UART0);



    ROM_SysCtlPeripheralEnable(SYSCTL_PERIPH_GPIOA);



    ROM_GPIOPinTypeUART(GPIO_PORTA_BASE, GPIO_PIN_0 | GPIO_PIN_1);



    ROM_UARTConfigSetExpClk(



        UART0_BASE, SysCtlClockGet(), 115200,



        (UART_CONFIG_PAR_NONE | UART_CONFIG_STOP_ONE | UART_CONFIG_WLEN_8));



    ROM_UARTEnable(UART0_BASE);



    // Disable all processor interrupts.



    HWREG(NVIC_DIS0) = 0xffffffff;



    HWREG(NVIC_DIS1) = 0xffffffff;



    // Call the ROM UART bootloader



    ROM_UpdateUART();



}
資料來源：https://leapwing.github.io/2016/08/12/TM4C-ROMBootloader/


留言

張貼留言

這個網誌中的熱門文章

python serial 模組使用方法 #1

作者： -
一、概述     pyserial模組封裝了對串列埠的訪問。 二、特性     在支援的平臺上有統一的介面。     通過python屬性訪問串列埠設定。     支援不同的位元組大小、停止位、校驗位和流控設定。     可以有或者沒有接收超時。      類似檔案的API，例如read和write，也支援readline等。     支援二進位制傳輸，沒有null消除，沒有cr-lf轉換。 三、系統要求     python 2.3及以上版本，包括py3k。 四、使用方法和例項 1、匯入pyserial模組 pip install pyserial (for Power shell) import serial 2、開啟序列口 // 開啟串列埠0， 9600，8N1，連線超時0.5秒 import serial ①選擇裝置 ser=serial.Serial(“/dev/ttyUSB0”,9600,timeout=0.5) #使用USB連線序列口 ser=serial.Serial(“/dev/ttyAMA0”,9600,timeout=0.5) #使用樹莓派的GPIO口連線序列口 ser=serial.Serial(1,9600,timeout=0.5)#winsows系統使用com1口連線序列口 ser=serial.Serial(“com1”,9600,timeout=0.5)#winsows系統使用com1口連線序列口 ser=serial.Serial(“/dev/ttyS1”,9600,timeout=0.5)#Linux系統使用com1口連線序列口 print ser.name#列印裝置名稱 print ser.port#列印裝置名 ser.open() #開啟埠 s = ser.read(10)#從埠讀10個位元組 ser.write(“hello”)#向埠寫資料 ser.close()#關閉埠 data = ser.read(20) #是讀20個字元 data = ser.readline() #是讀一行，以/n結束，要是沒有/n就一直讀，阻塞。 data = ser.readlines()和
閱讀完整內容

USB HID 教學 #１(轉載)

作者： -
圖片

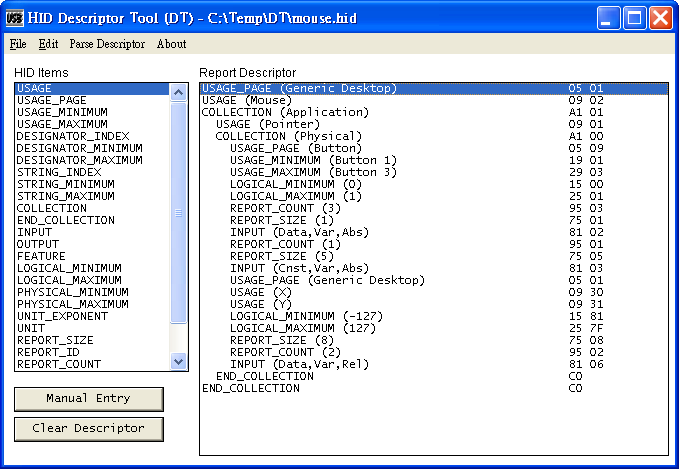

什麼是 HID Report Descriptor? HID report descriptor 的用途是定義 reports 的資料格式與使用目的，包括：device 支援多少個 reports, report 的大小，還有 report 中每個 byte 與 bit 的用途。例如，如果是 mouse device，資料會是 mouse movements (滑鼠的移動) 與 button clicks (滑鼠按鍵動作) ；如果是鍵盤，資料會是 keystrokes (按鍵), modifiers (組合鍵或稱輔助鍵) 與 LED Indicators (指示燈) 的輸出狀態。所以，application 只要解讀 report descriptors 便可以知道 report 中的資料是做何種操控 (control) 之用。 HID report descriptor 可以包含多個 reports，而 report 的種類可以分成三種：Input, Output 與 Feature reports。Host 會用 Input report 收資料、用 Output report 送資料，而 Feature report 則是雙向的。 HID 文件 在  http://www.usb.org/developers/hidpage/  這個頁面中有很多 HID 相關的文件，其中，底下這兩份文件比較重要，是學習 HID 必讀的文件： HID Device Class Definition HID Usage Tables HID descriptor tool 同一個頁面上有一支工具，叫做 HID descriptor tool: HID Descriptor Tool 這支工具可以用來幫助你產生 report descriptor，是每個寫 report descriptor 的工程師必備的，因為自行翻閱 HID Usage Tables 查表對應代碼以純手工的方式寫 report descriptor 是很累的一件事，用這支工具會省下不少工夫。 HID descriptor tool 內附一些 report descriptors 的範例，在同一個資料夾中副檔名為 .hid 的檔案即是。HID descriptor
